非承压太阳能与燃气热水器组合零冷水系统搭建指南

在家庭热水供应中，“零冷水”—— 即打开水龙头瞬间即出热水的体验，已成为提升生活舒适度的重要需求。对于屋顶玻璃管非承压太阳能与燃气热水器组合供水的场景，如何实现这一功能？本文将详细解析系统搭建的核心原理与四大设计方案，助您根据实际需求选择最优方案。

一、核心前提：智能控制是基础

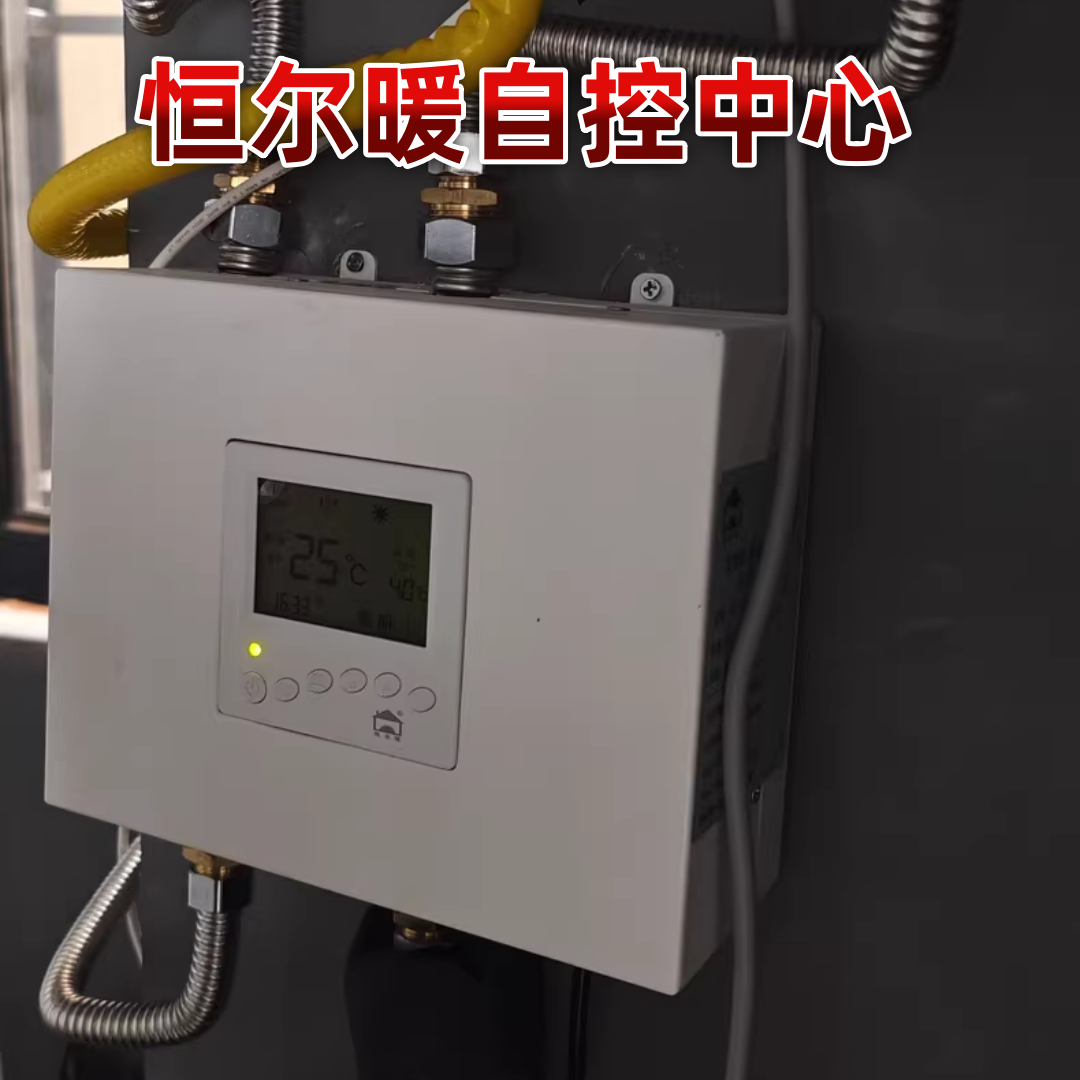

非承压太阳能与燃气热水器组合实现零冷水系统的核心前提是智能联动控制：当太阳能水温达到设定值时，仅依靠太阳能供水；当太阳能水温不足时，自动切换至燃气热水器二次加热。实现这一智能切换的关键设备是 **“恒尔暖自控中心”**，它能实时检测太阳能出水温度，并自动控制水流路径，无需手动操作水阀。

二、系统核心原理：自控中心的 “智能判断”

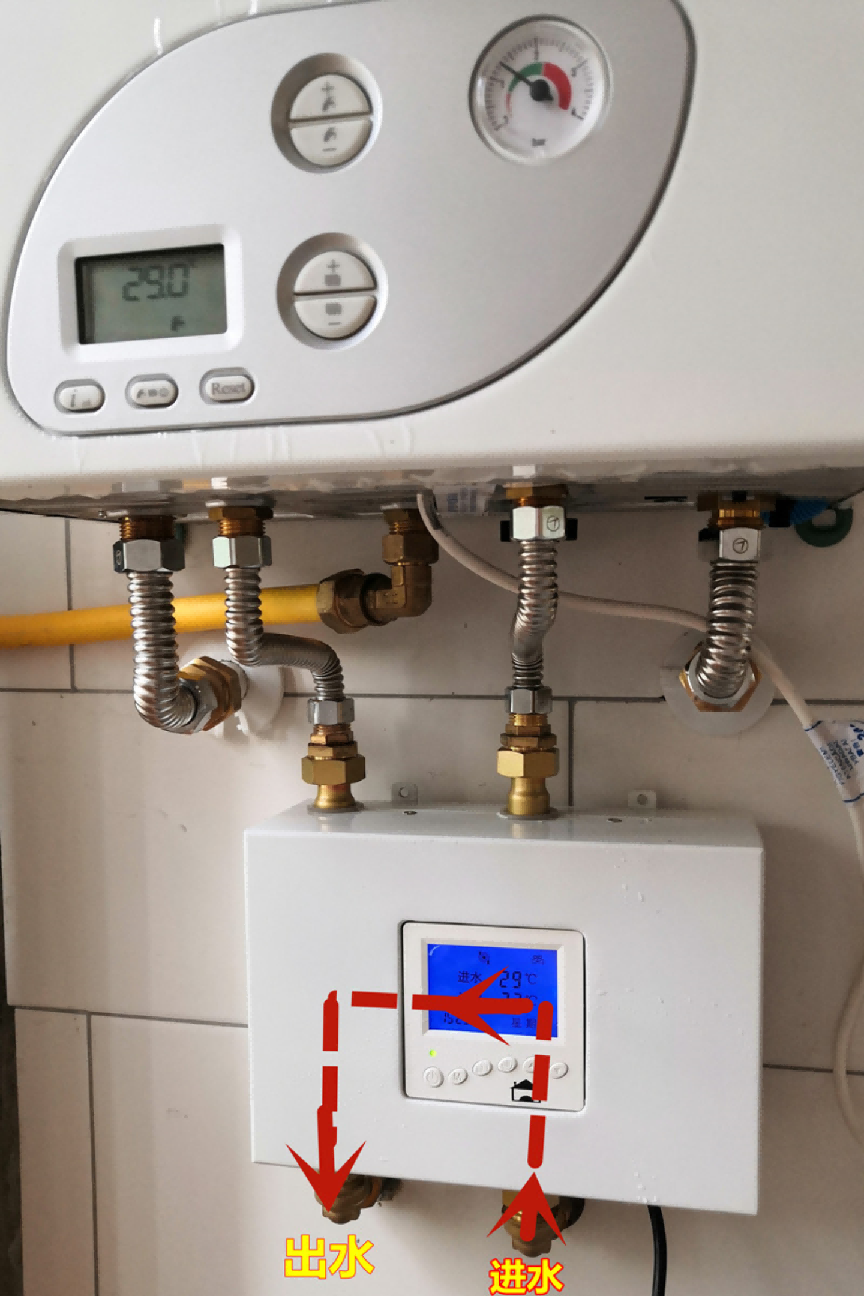

恒尔暖自控中心需安装在燃气热水器处，其管道连接与工作逻辑如下：

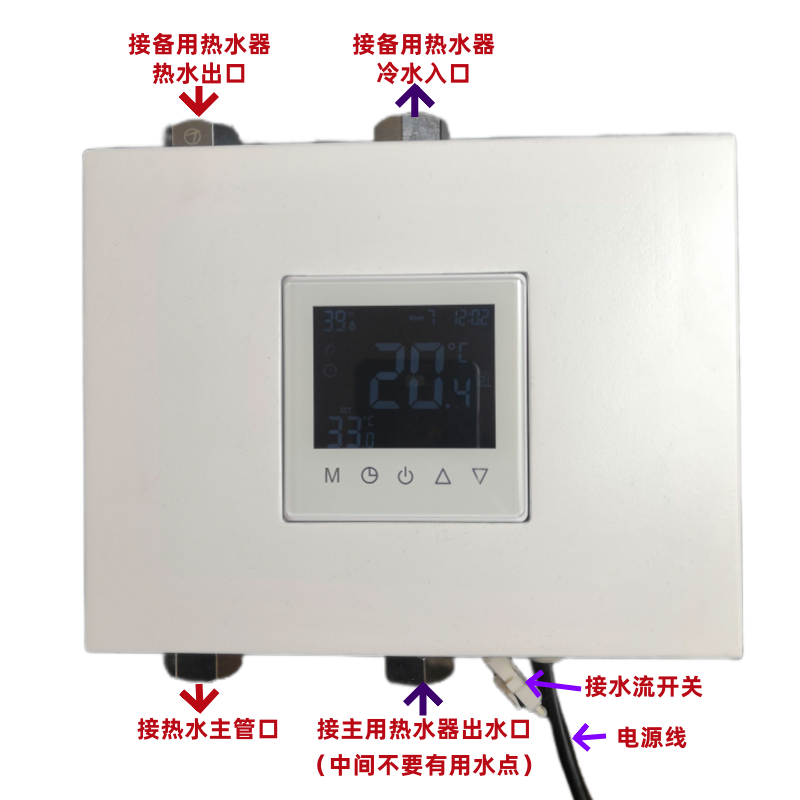

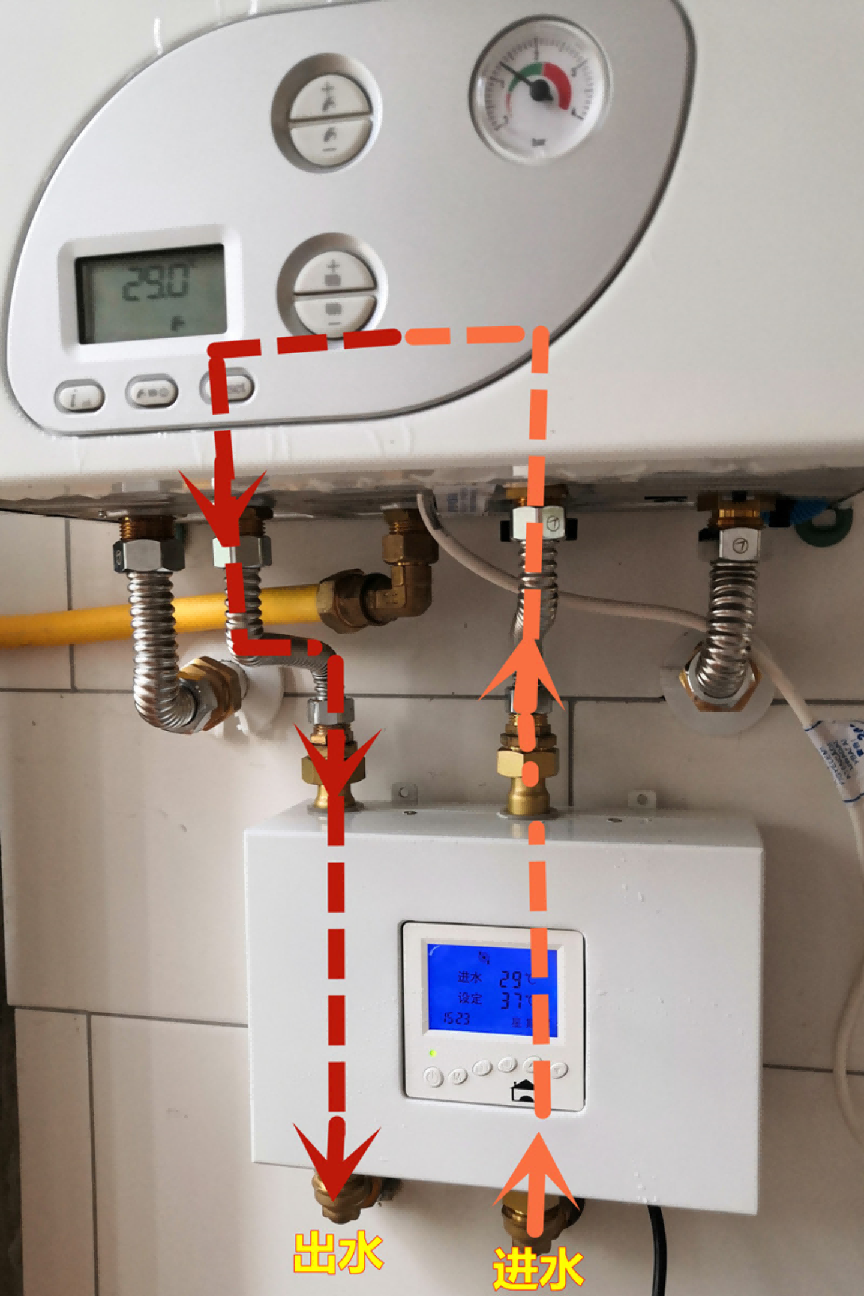

· 管道连接：太阳能下水管直接接入自控中心右下口（接入前无用水点），自控中心左下口对接热水主管，右上口连接燃气热水器冷水入口，左上口连接燃气热水器热水出口。

· 水温足够时：太阳能出水进入自控中心后，经检测达到设定温度，直接从左下口流向热水主管，供应至各用水点（如厨房、淋浴等）。

· 水温不足时：水流自动向上进入燃气热水器进行二次加热，加热后的热水经自控中心左上口回流，再通过左下口流向用水点。

三、四大设计方案详解

根据设备配置与循环逻辑的不同，组合系统可分为以下四种方案，各有适用场景与优劣。

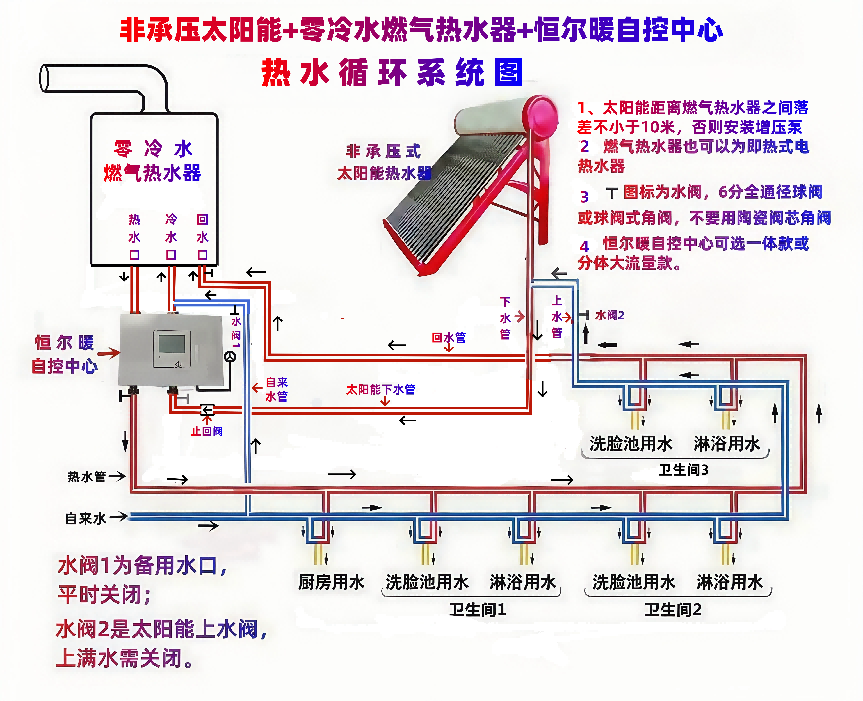

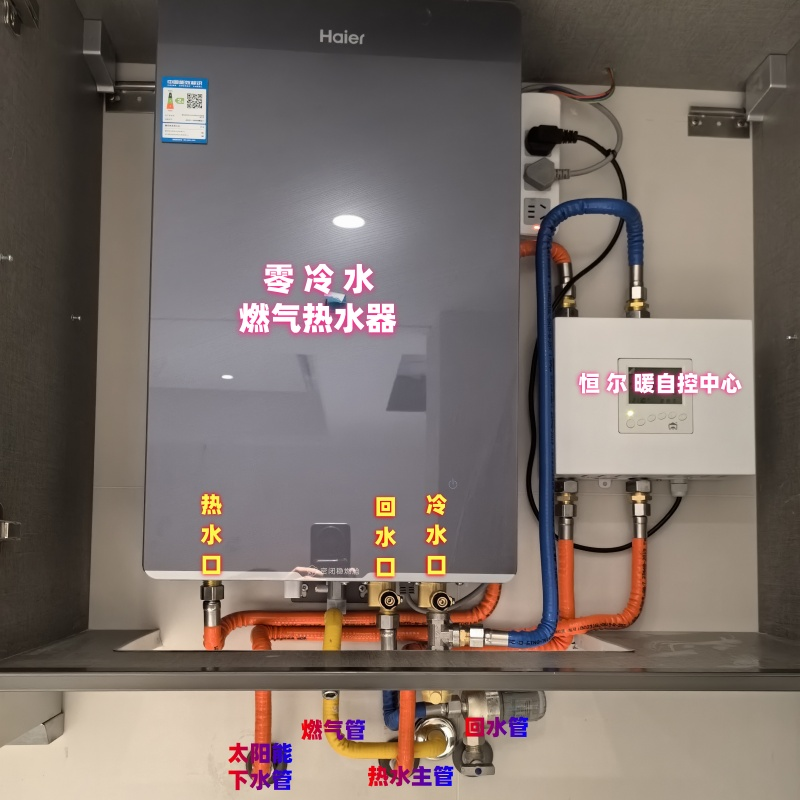

方案一：非承压太阳能 + 零冷水燃气热水器 + 恒尔暖自控中心

系统组成

非承压太阳能热水器、零冷水燃气热水器、恒尔暖自控中心（可选一体款或分体大流量款）、6 分全通径球阀（禁用陶瓷阀芯角阀）。

设计要点

· 太阳能与燃气热水器之间落差需不小于 10 米，否则需额外安装增压泵；

· 热水循环回路：热水主管从自控中心左下口接出，经各用水点后，通过回水管对接零冷水燃气热水器的回水口，形成循环。

优点

· 设备数量少，安装流程相对简单；

· 依托零冷水燃气热水器内置循环泵，无需额外配置循环设备。

缺点

· 耗能较高：循环时燃气热水器需频繁启动加热，燃气消耗显著增加；

· 影响设备寿命：燃气热水器启停次数大幅增加，缩短使用寿命；

· 落差不足时需额外增压，增加成本与安装复杂度。

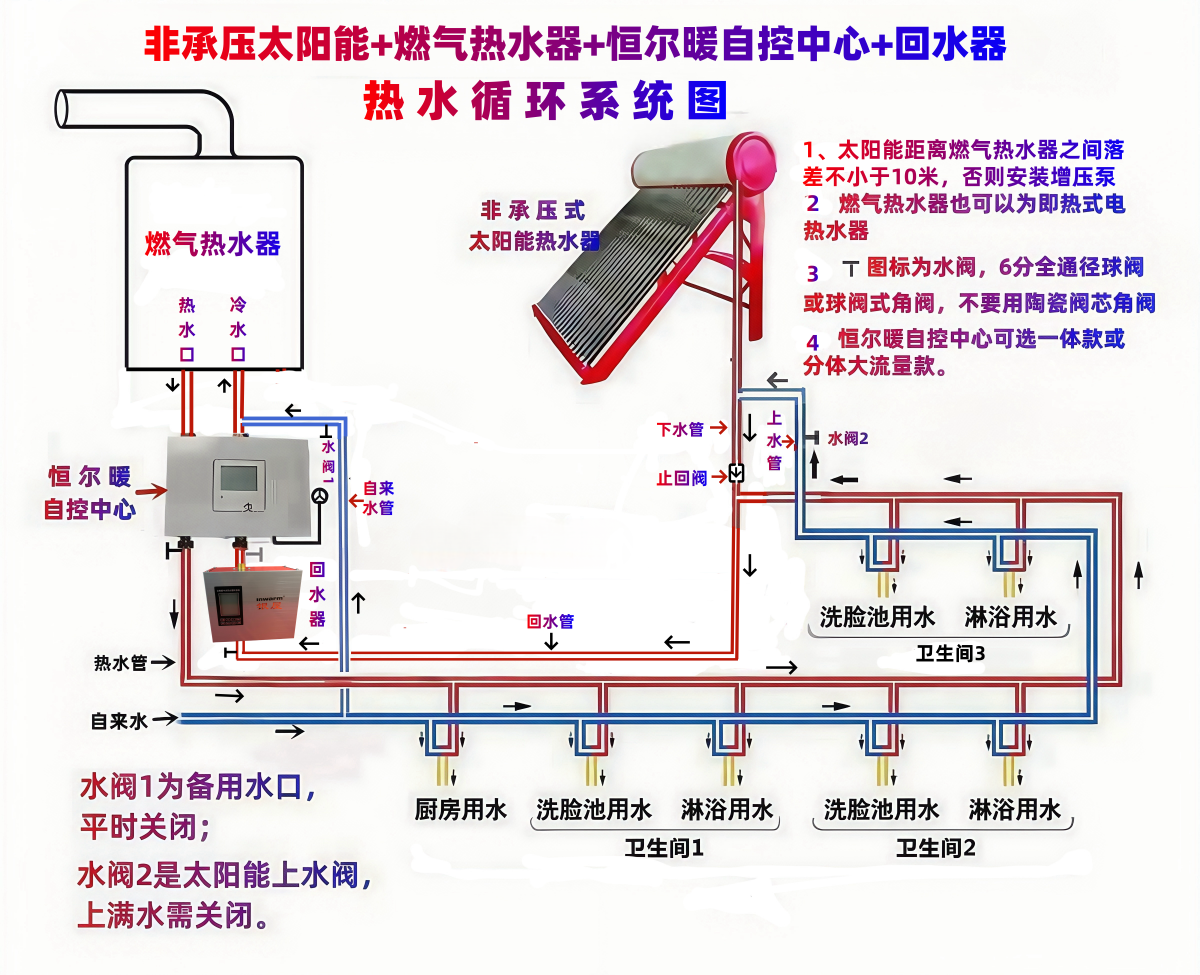

方案二：非承压太阳能 + 普通燃气热水器 + 恒尔暖自控中心 + 循环回水器

系统组成

非承压太阳能热水器、普通燃气热水器、恒尔暖自控中心、循环回水器、6 分全通径球阀。

设计要点

· 太阳能与燃气热水器落差要求同方案一（不小于 10 米，否则需增压泵）；

· 循环回路设计：热水主管经各用水点后，通过三通与太阳能下水管合并（三通前需安装止回阀），最终对接自控中心右下口，循环动力由回水器提供。

优点

· 无需零冷水燃气热水器，普通热水器成本更低；

· 安装难度适中，适配多数家庭场景。

缺点

· 耗能问题突出：循环加热依赖燃气热水器，能耗与方案一相当；

· 设备寿命受影响：燃气热水器启停频繁，寿命缩短；

· 循环回水器仅具备循环功能，无增压作用，落差不足时仍需额外增压泵。

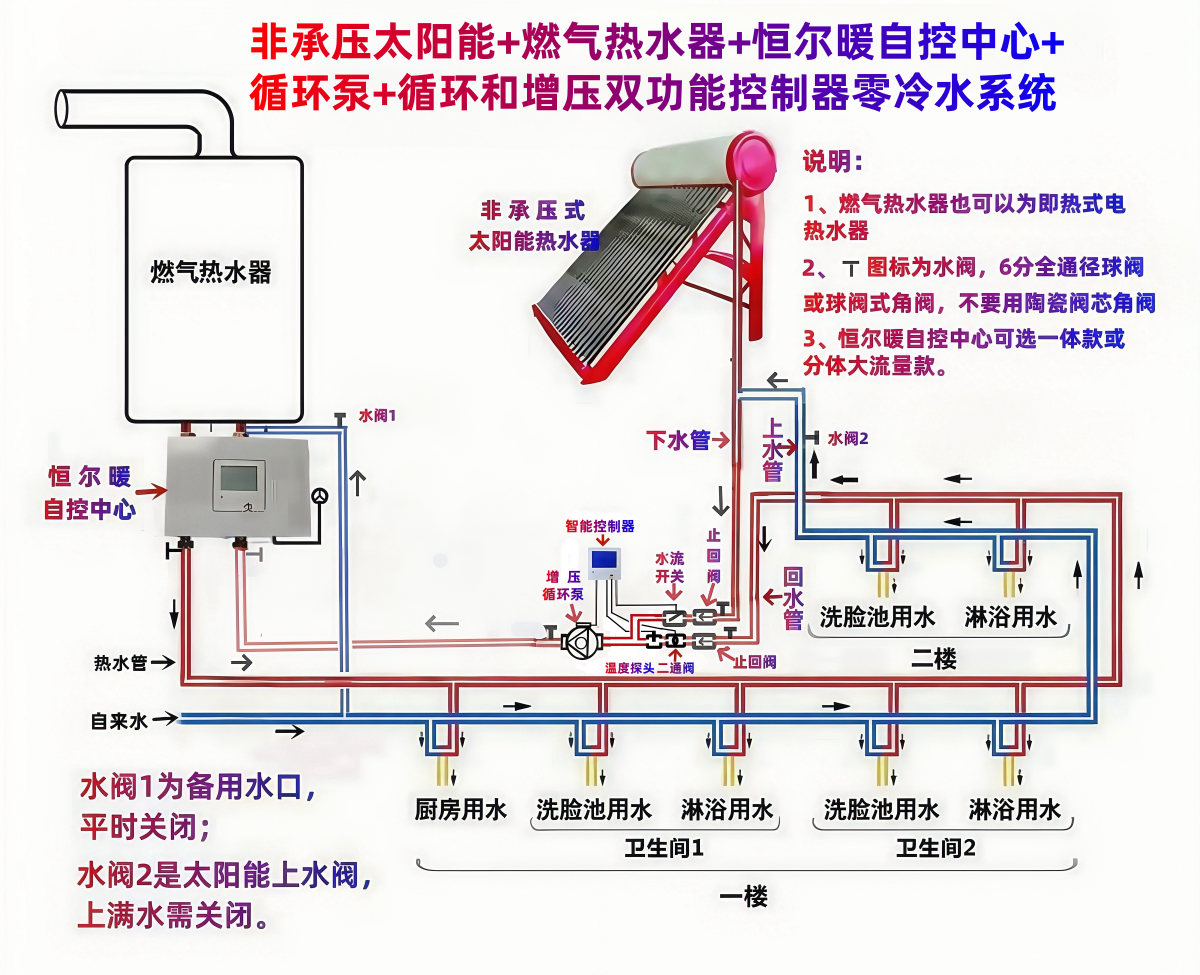

方案三：非承压太阳能 + 普通燃气热水器 + 恒尔暖自控中心 + 循环泵 + 双功能智能控制器

系统组成

非承压太阳能热水器、普通燃气热水器、恒尔暖自控中心、循环泵、循环和增压双功能智能控制器、温度传感器、电动二通阀、止回阀等。

设计要点

· 循环泵与双功能控制器配套，兼具循环动力与增压功能：循环时提供水流动力，用水时为太阳能下水增压；

· 管道细节：回水管依次安装止回阀、电动二通阀、温度传感器，太阳能下水管先安装上止回阀和水流开关，再利用三通和回水管合并一起，再安装循环增压泵。电动二通阀、温度传感器、水流开关和循环增压泵均接入循环+增压双功能智能控制器；

· 逻辑切换：循环时电动二通阀开启，用水时关闭，避免循环减压。

优点

· 循环泵 “一泵两用”：无需因落差不足额外安装增压泵，节省成本；

· 适配落差较小的房屋结构，水压更稳定，提升洗浴舒适度。

缺点

· 耗能仍较高：循环加热依赖燃气热水器，未解决根本能耗问题；

· 系统配件多，管道连接与电路调试复杂，安装难度较大。

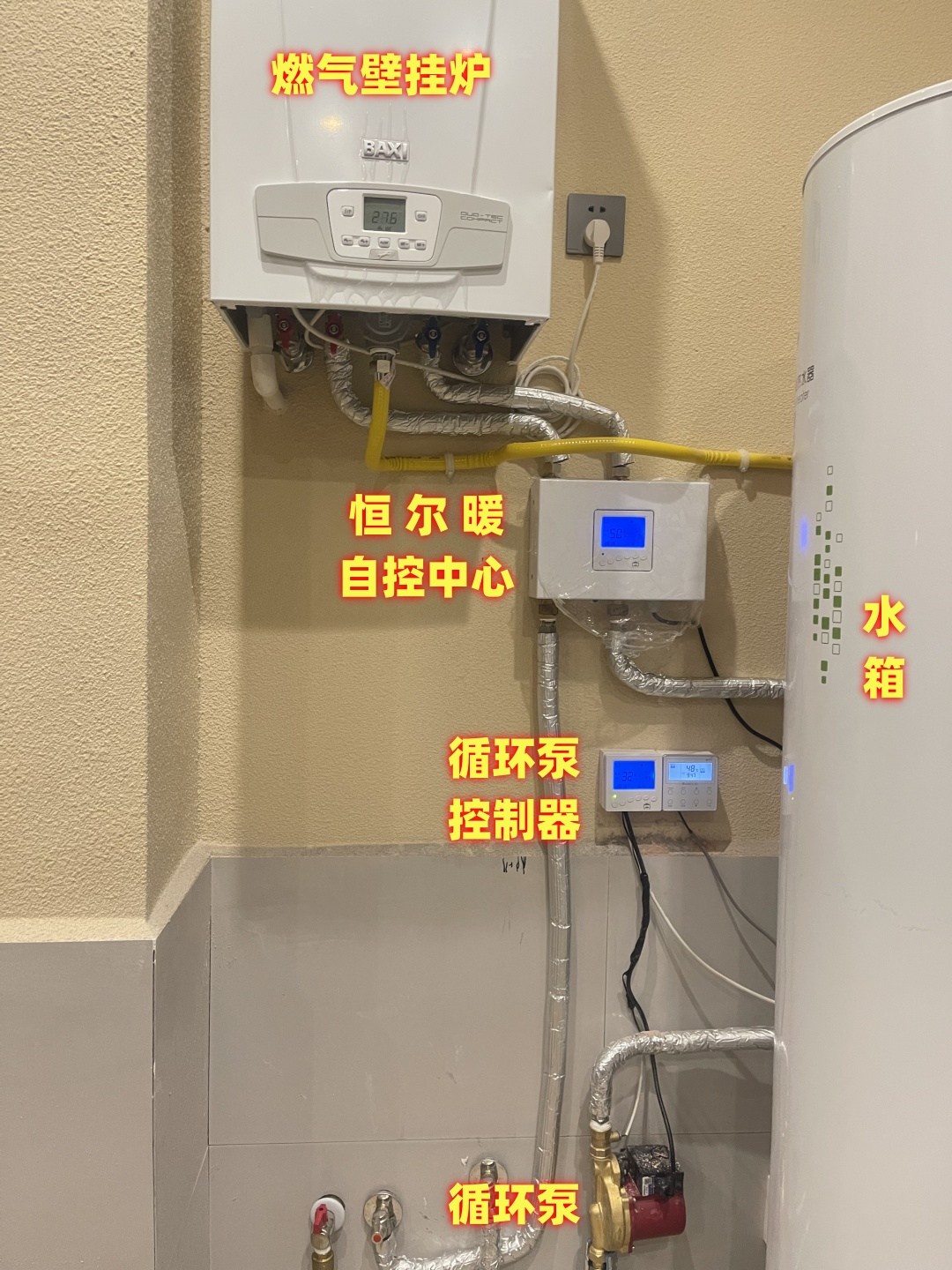

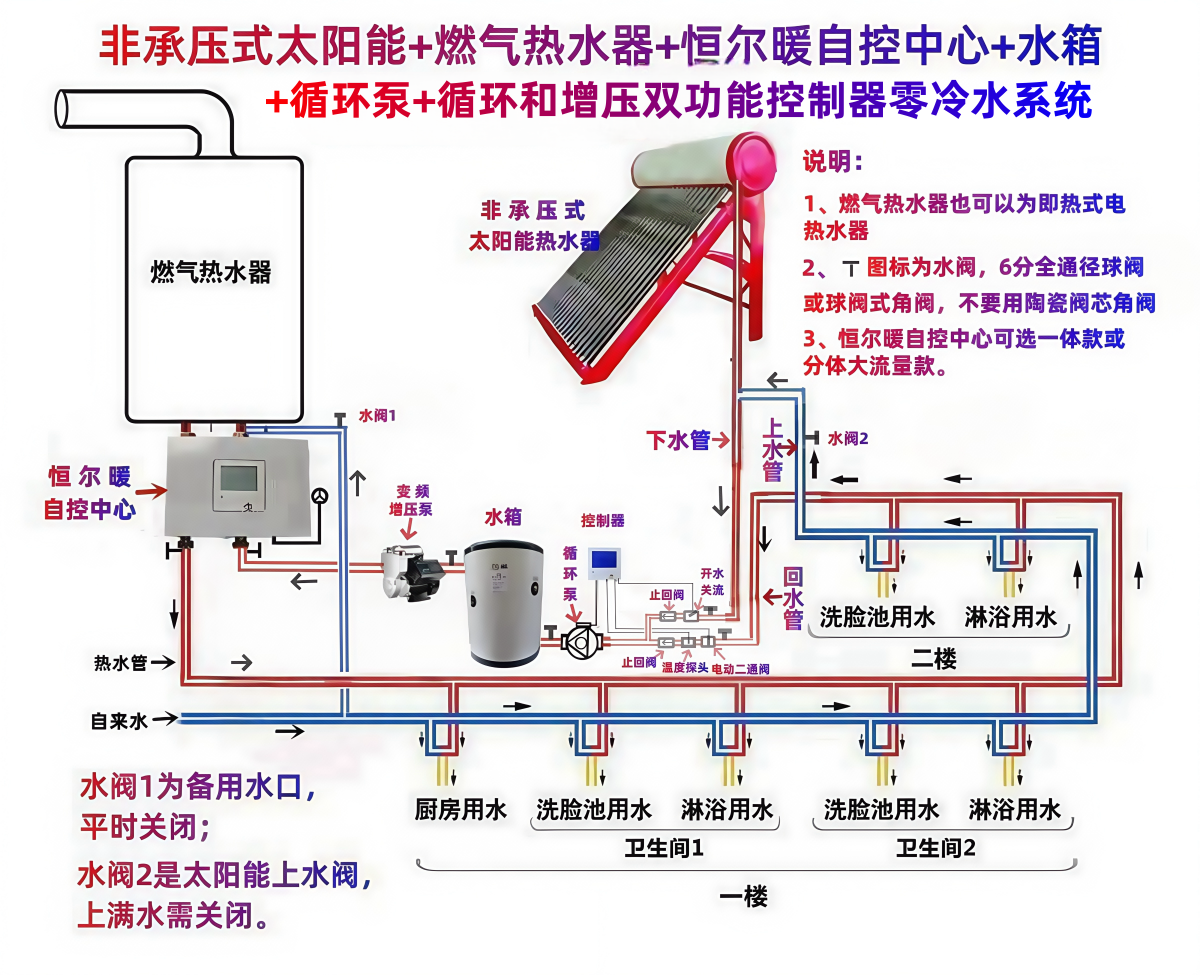

方案四：非承压太阳能 + 普通燃气热水器 + 恒尔暖自控中心 + 水箱 + 循环泵 + 双功能智能控制器

系统组成

在方案三基础上增加储能保温水箱，其余设备包括非承压太阳能、普通燃气热水器、恒尔暖自控中心、循环泵、双功能控制器等。

设计要点

· 核心升级：在太阳能下水与回水管合并后、自控中心之前增设储能保温水箱，储存太阳能加热的热水；

· 循环逻辑：热水循环时优先利用水箱内的太阳能热水，仅当水箱水温不足时，燃气热水器才启动加热；

· 适配场景：复式或别墅可在水箱与自控中心间加装自吸增压泵，平层若太阳能与水箱落差超10米，循环泵可前移至水箱前，兼具增压作用。

优点

· 极致节能：循环热水主要来自太阳能储存的热水，大幅减少燃气消耗；

· 延长设备寿命：燃气热水器启停次数显著减少，使用寿命延长；

· 热水供应更充足：储能水箱可储备热水，避免高峰期热水不足。

缺点

· 初期成本高：增加水箱导致设备投入增加；

· 系统最复杂：水箱安装、管道布局与智能控制调试难度较大，对安装技术要求高。

四、方案选择建议

四大方案各有侧重，选择时需结合以下因素综合考量：

· 预算优先：方案一、二设备投入较低，适合预算有限、对能耗敏感度低的家庭；

· 节能需求：方案四通过水箱储热实现太阳能高效利用，是节能首选，适合长期使用且注重环保的用户；

· 房屋结构：落差不足（小于 10 米）的房屋建议优先考虑方案三、四，避免额外增压泵安装；

· 安装复杂度：方案一、二安装简单，适合旧房改造；方案三、四适合新房装修，可提前规划管道与电路。

通过合理搭配设备与优化循环设计，非承压太阳能与燃气热水器组合系统完全可实现 “零冷水” 体验。结合自身需求选择方案，既能享受舒适热水，又能平衡能耗与成本。
